TCF型质量流量计-金卡智能

TCF型质量流量计

广泛应用于石油、化工、冶金、纺织、造纸、制药、食品等行业。

下载文件

产品资料

产品概述

主要亮点

适用场景

技术规格

产品概述

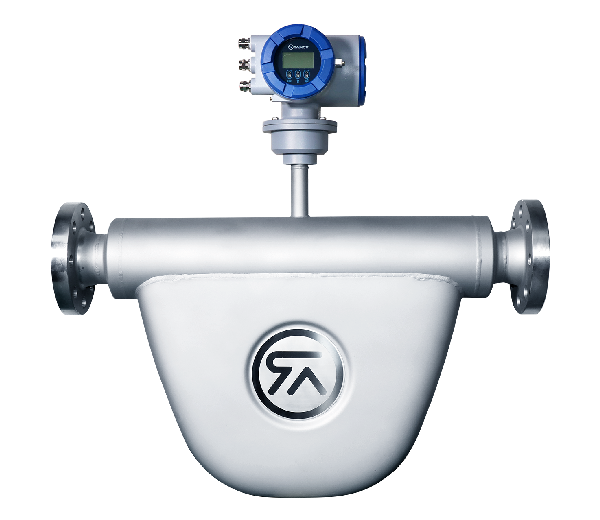

TCF 型科里奥利质量流量计是利用科里奥利力原理直接测量质量流量的新一代高精度流量计产品，配有基于数字信号处理器 (DSP) 的电子转换装置，集起振控制、信号处理、计算和诊断功能于一体，具有测量精度高、多参数监测、量程比宽、可靠性好的优点，被广泛应用于石油、化工、冶金、纺织、造纸、制药、食品等行业。

主要亮点

介质质量流量

直接测量介质的质量流量、密度和温度

流量测量技术

流量的测量不受流体的物理性质，如密度、粘度等特性的影响

性能突出

流通能力强，量程比高可达 40:1

双向流量测量技术

具有双向测量功能，可测量正向和反向流量

维护便利

测量管内无机械可动部件，可靠性高，易于维护

安装便捷

现场安装无直管段要求

高清显示

高清晰度带背光 LCD 显示，报警触发时红色背光显示，便于维护

故障检测

具有自检与故障自诊断功能，可检测起振失败、超限报警、非满管报警等运行异常

多种模式输出

支持模拟量输出、多种数字量输出及 RS485-Modbus、Hart 总线通讯协议

适用场景

技术规格

公称通径DN（mm）

25/50/80/100/150

公称压力

PN16/PN40/PN63/PN100 Class150/Class300/Class600

准确度等级

液体：0.1级、0.15 级、 0.2 级

重复性

0.05%

温度精度

±0.1℃ +0.005 |T|，T 为摄氏温度

电源电压

220V AC24V DC

4mA~20mA 输出精度

0.1%FS

防护等级

IP66 / IP67

环境温度

-40℃～ 60℃（-20℃以上液晶正常显示）

最大工作压力

10MPa（参考温度下）

介质温度

40℃～ 204℃

准确度等级

气体：0.35 级

密度精度

±0.001g/cm3

测量管材质

316L

输出方式

标准配置：4mA~20mA +Hart+ 脉冲 / 频率 +RS485标准配置基础上扩展 1 路 4mA~20mA 有源输出标准配置基础上扩展 1 路 4mA~20mA 无源输出

安装型式

一体式 / 分体式

防爆等级

Ex db ib IIC T1...T6 Gb

相对湿度

5% ～ 95%
