TEF电磁流量计

TEF 型电磁流量计是由流量传感器和流量变送器两部分构成的。

下载文件

产品资料

产品概述

主要亮点

适用场景

技术规格

产品概述

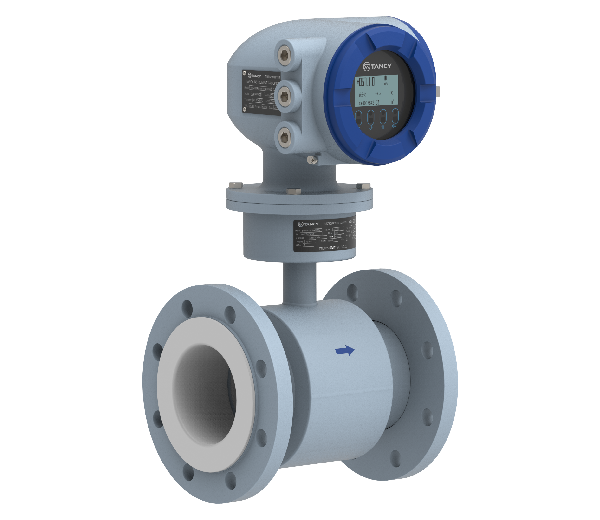

TEF 型电磁流量计是由流量传感器和流量变送器两部分构成的。按安装结构方式可分为一体式和分体式两种形式。该产品采用先进的微处理器技术，功能强大、结构紧凑、操作简便，适用于封闭管道中导电液体介质的流量测量，被广泛应用于化工、石油、市政、冶金、纺织、造纸、制药、食品、环保、水利建设等行业。

主要亮点

技术特征

无机械可动部件、无压损。

技术核心

采用低频方波励磁信号，励磁频率可配置，提高了流量测量的稳定性，功率损耗低。

核心技术聚焦

采用新型含有 FLASH 存贮器的 32 位超低功耗微处理器，集成度高，运算速度快，计算精度高。

全数字量处理

全数字量处理，抗干扰能力强，测量可靠。

应用广泛

超低 EMI 开关电源，适用于电源电压变化范围大的应用，效率高，温升小，EMC 性能好。

高清显示

高清晰度带背光 LCD 显示，报警触发时，红色背光显示，便于维护。

多种输出模式

支持多种数字量输出、模拟输出、HART、RS485 总线通信协议。

故障报警

具有故障自诊断功能，可实现空管、励磁、上下限流量报警。

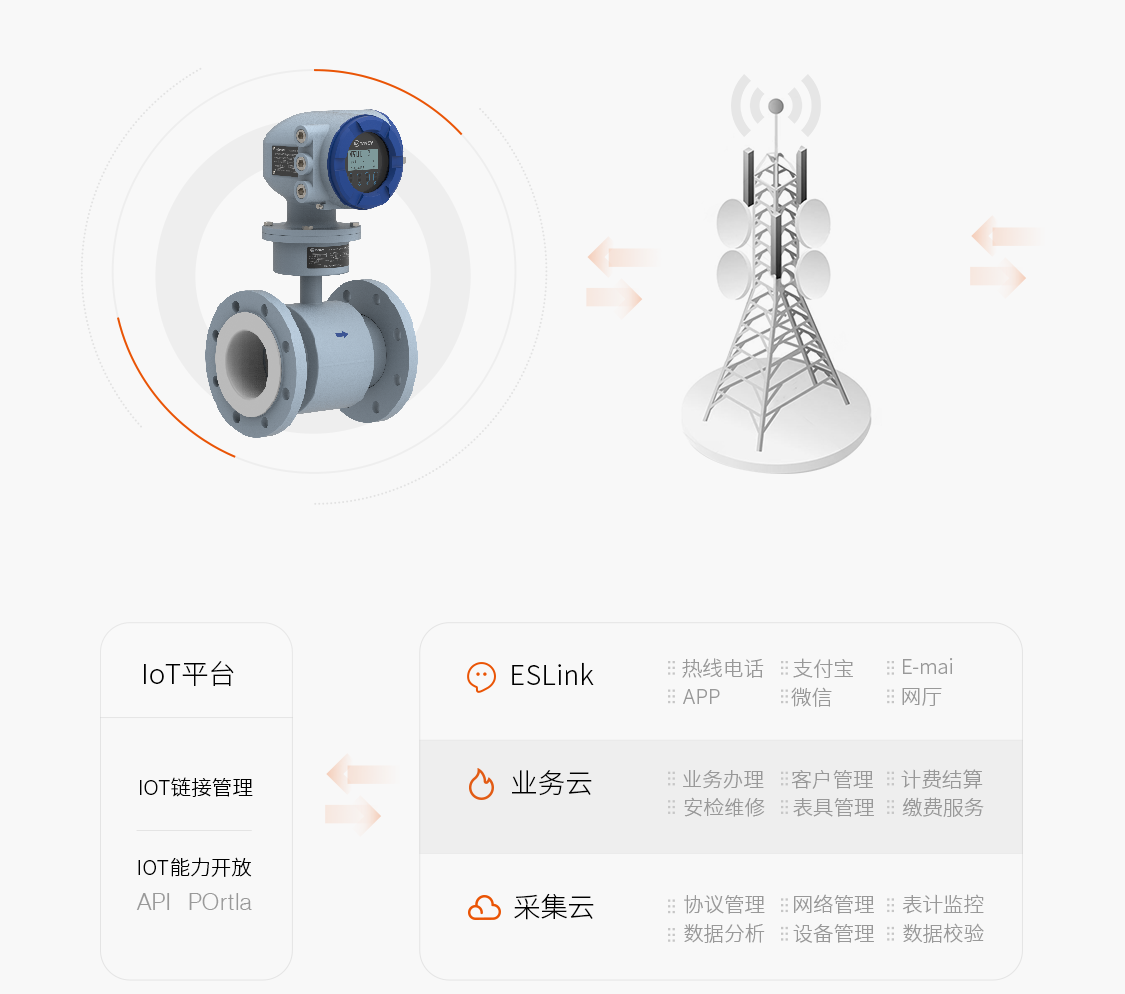

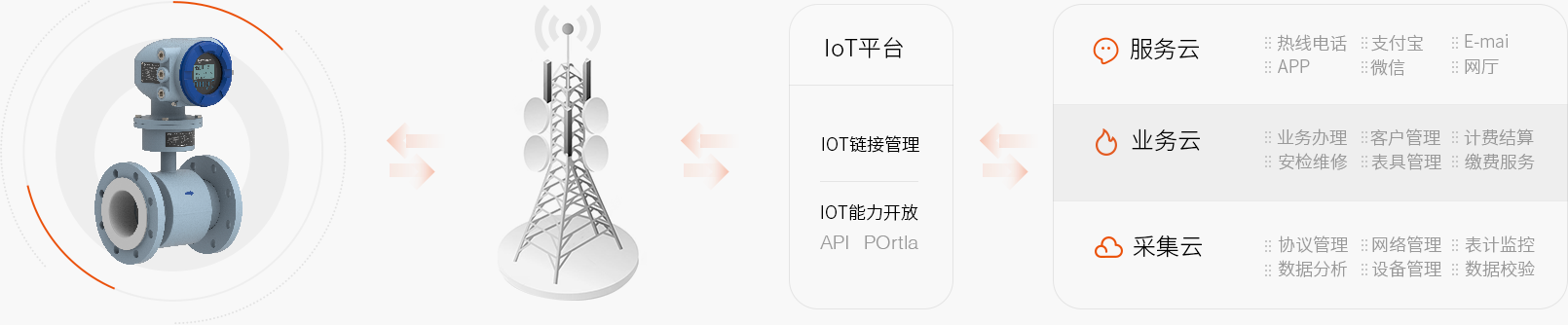

适用场景

技术规格

公称通径DN（mm）

DN15~DN600

最大工作压力

4.0 MPa

准确度等级

0.5 级

量程比

≥ 20：1

衬里材料

氯丁橡胶、PTFE、PFA

电源电压

220 V AC / 24 V DC

自诊断报警

空管报警、励磁报警、流量上下限报警

直管段要求

上游直管段长度>5DN 下游直管段长度> 3DN

防爆等级

Ex db eb ib IIC T1...T6 Gb

相对湿度

5%~ 95%

介质导电率

≥ 5 uS/cm，软水 ≥ 20 uS/cm

介质温度

-20~150°C:PFA内衬，口径范围DN25~200(1~8")-20~180°℃:高温型PFA内衬，口径范围 DN25~ 200(1~8")-40~ 130°C:PTFE内衬，口径范围 DN15~ 600 (1/2~24")20~80°C:氯丁橡胶内衬，口径范围 DN15~ 600 (1/2"~ 24")

重复性

0.16%

电极材料

316L、HC、钛、钽、铂铱

表体材质

碳钢 / 不锈钢

输出方式

4mA~20mA 电流输出、HART、频率 / 脉冲输出、RS-485

安装型式

一体式 / 分体式

防护等级

IP66、IP67、IP68（分体传感器）

环境温度

-40℃ ～ 60℃（-20℃以上保证液晶正常显示）
